rohr 27|4 · Steelblue
Compact
Cargo Bike
Entwurf und Umsetzung — vom Anforderungsprofil zum fertigen Rad.
seitlich scrollen →
Projekt
Entwurf und Umsetzung eines Compact Cargo Bikes mit Fokus auf Geometrie, Lenkverhalten und ein leichtes Fahrgefühl — für Transport im Alltag und Fahrradtouren mit Gepäck.
Konzept & CAD

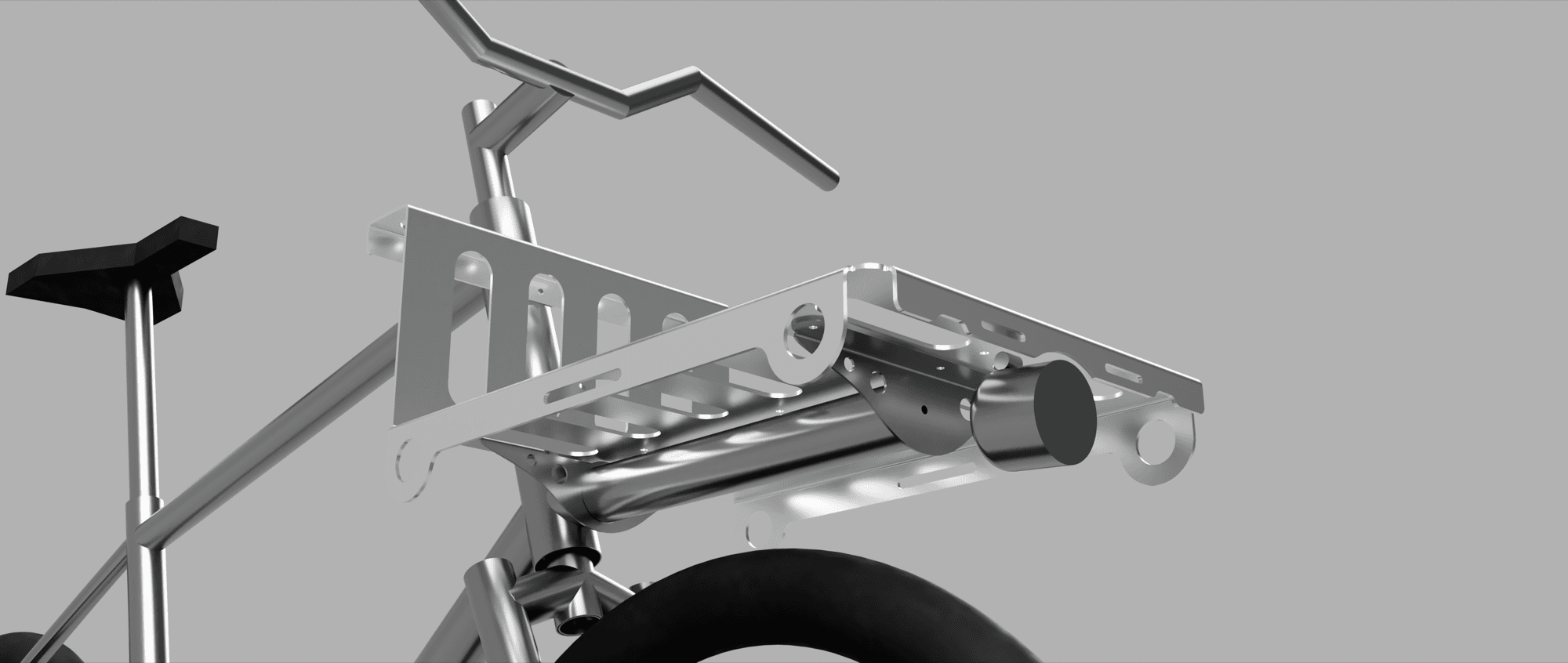

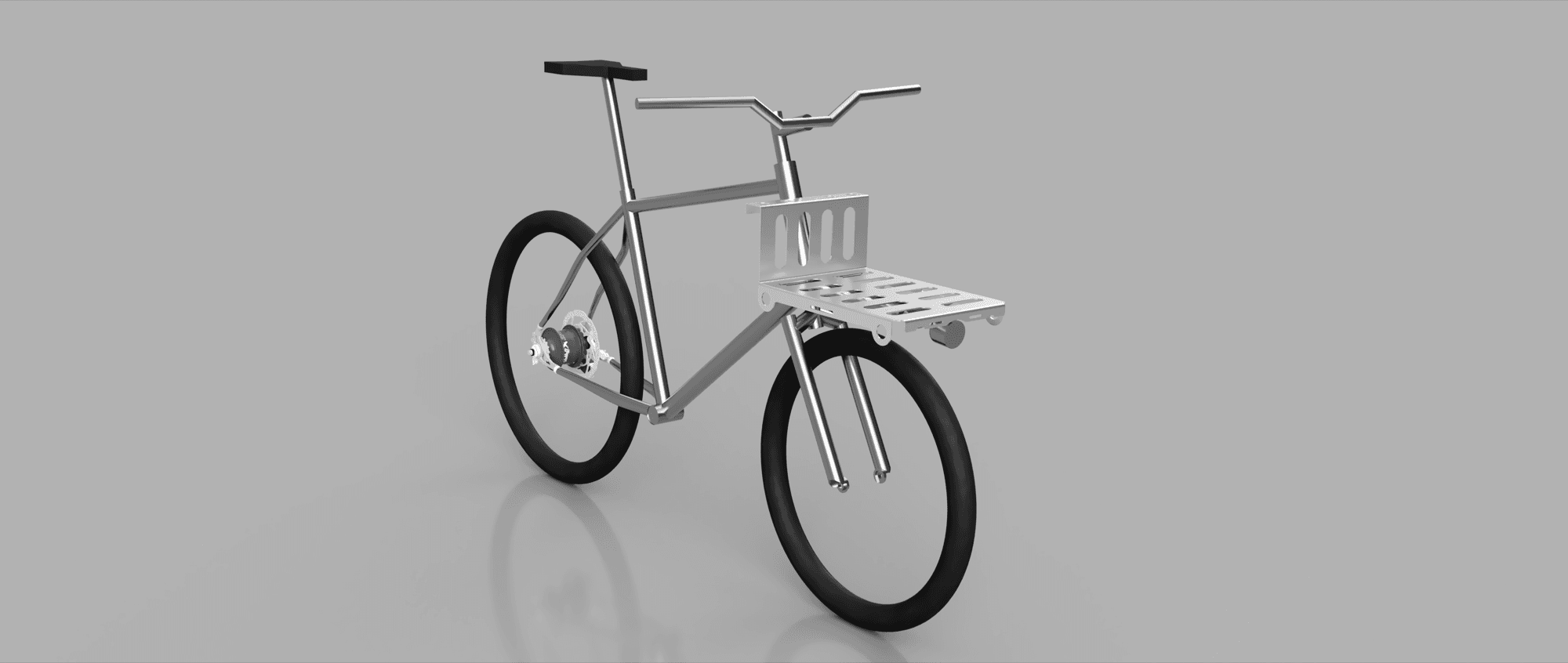

Gesamtansicht — CAD-Modell
Erarbeitung der Rahmengeometrie und Konzepterstellung der Ladefläche im CAD: Der Rahmen wurde auf Körpermaße konstruiert und mit entsprechenden Rahmenparametern versehen, um die gewünschten Fahreigenschaften zu erreichen. Dazu die Erarbeitung einer leichten und eleganten Ladefläche mit vielseitigen Nutzungsmöglichkeiten — die Tiefe von 40cm ermöglicht sogar den Transport von großen, stabilen 40×60-Kisten.
Schlanke Tragstruktur

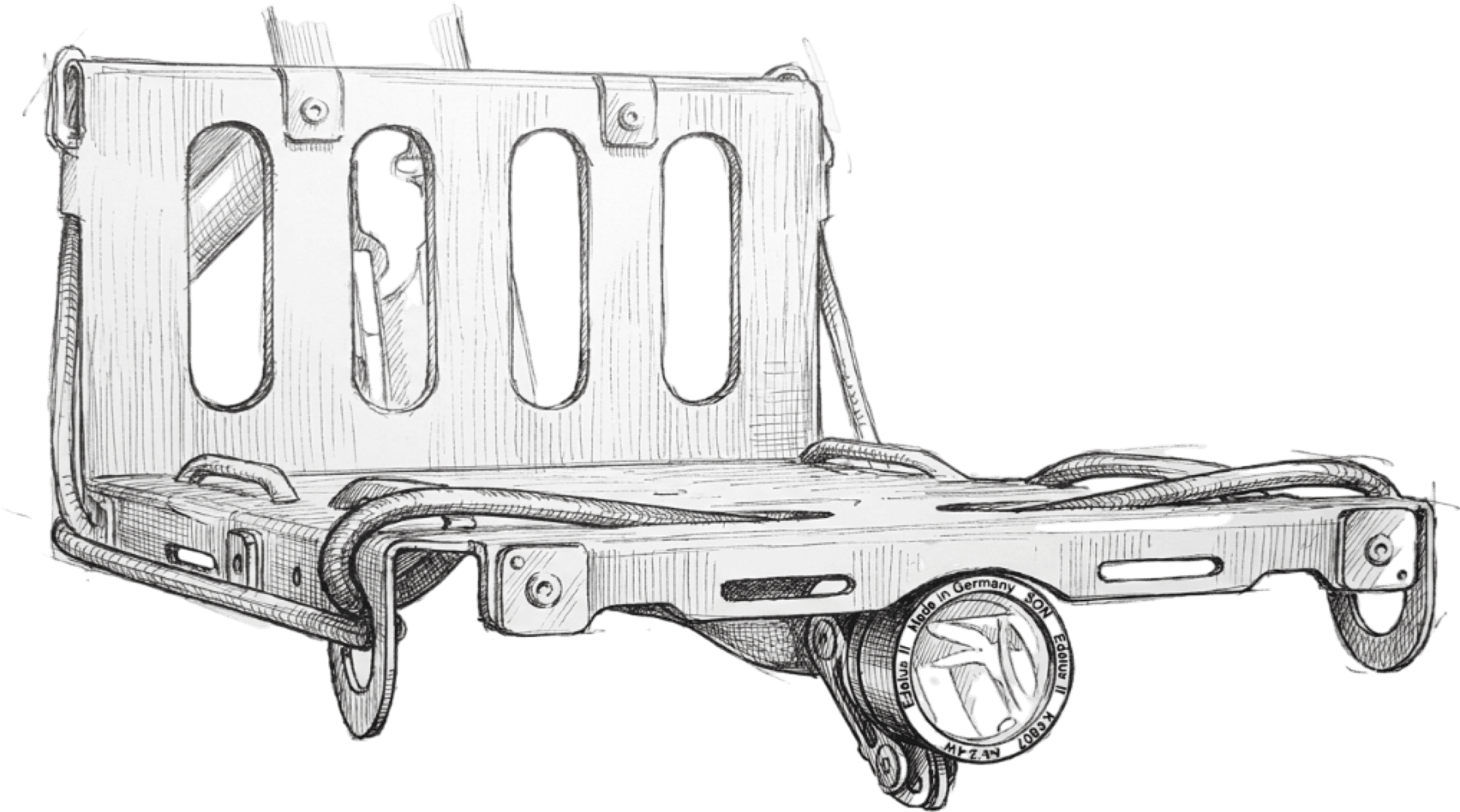

So niedrig wie möglich über dem Vorderrad geführt — sichtbar in der Handskizze wie im gefrästen Rohbau.

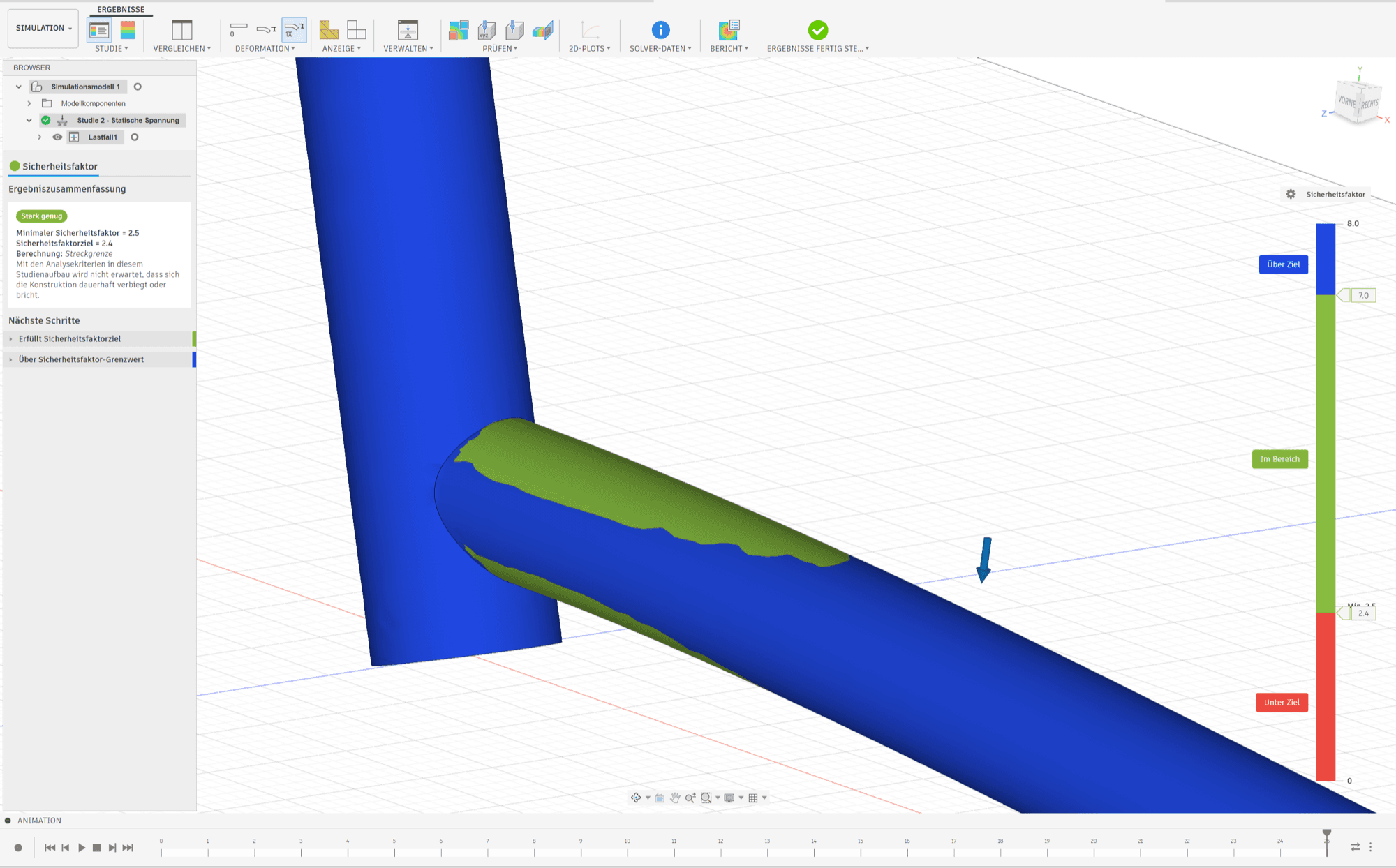

FEM-Simulation der Ladeflächenaufnahme
Statischer Nachweis der Lastaufnahme am Ladeflächen-Anschluss — Sicherheitsfaktor deutlich über der Zielgröße.
Rohbau
Details aus der Fertigung

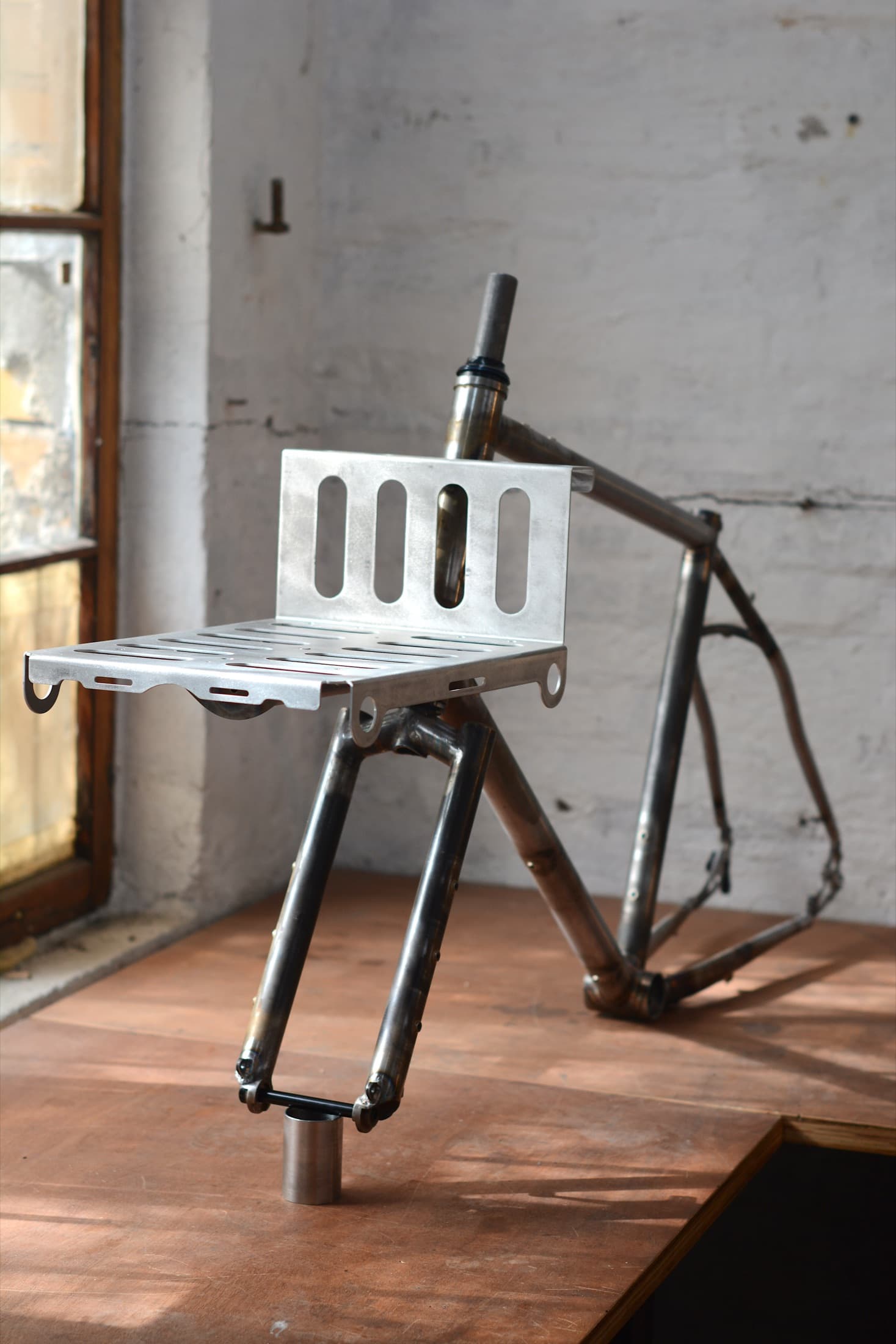

Probemontage vor der Beschichtung
Die Fertigung von Rahmen und Gabel erfolgte in Zusammenarbeit mit Erdmann Kunze von JMC.

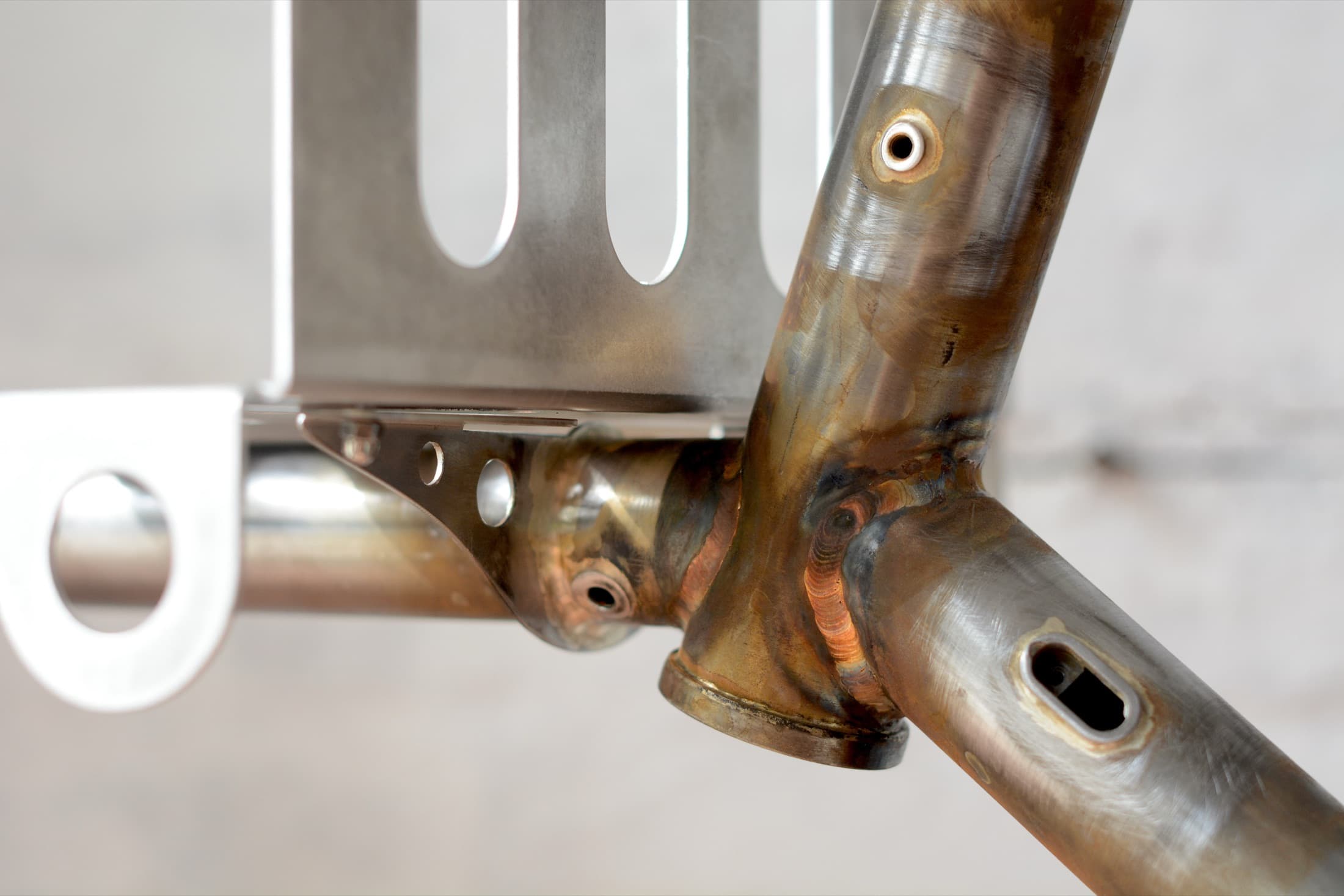

Gelötet: Ladeflächenaufnahme, Verstärkungsringe am Steuerrohr, Lichtkabeleinlass-Verstärkung

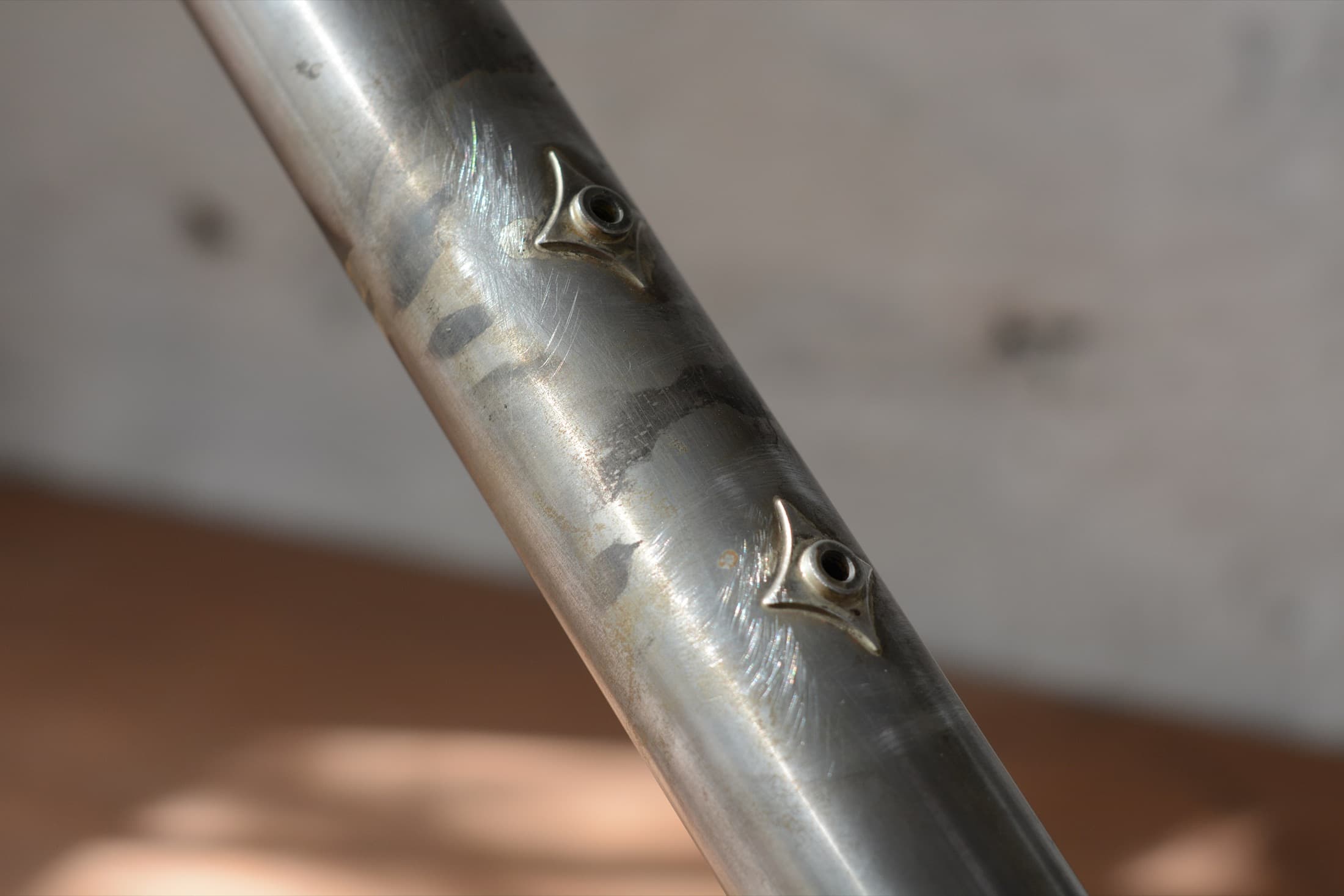

Eingelötete Gewindeeinsätze mit Verstärkungsrauten

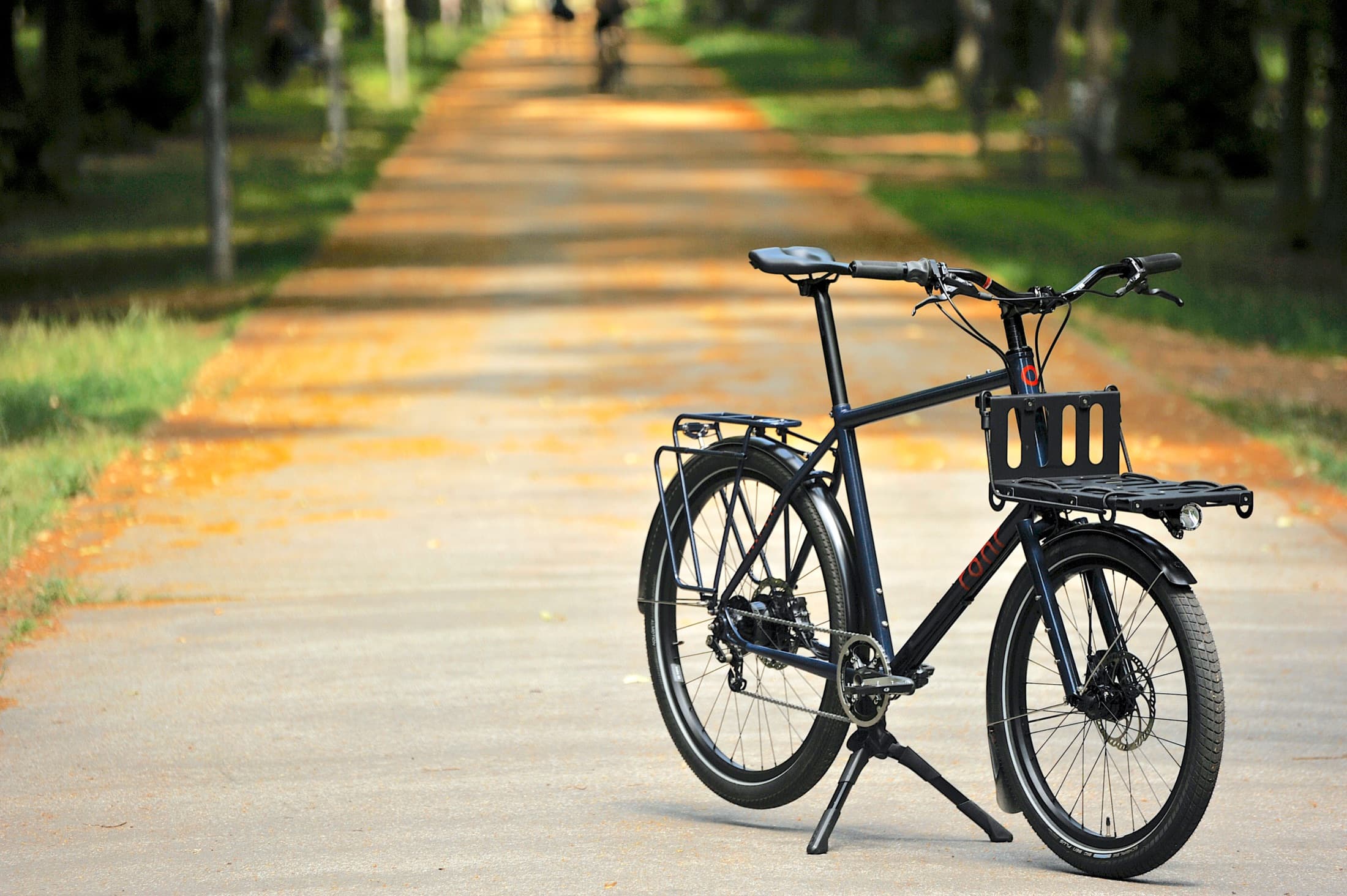

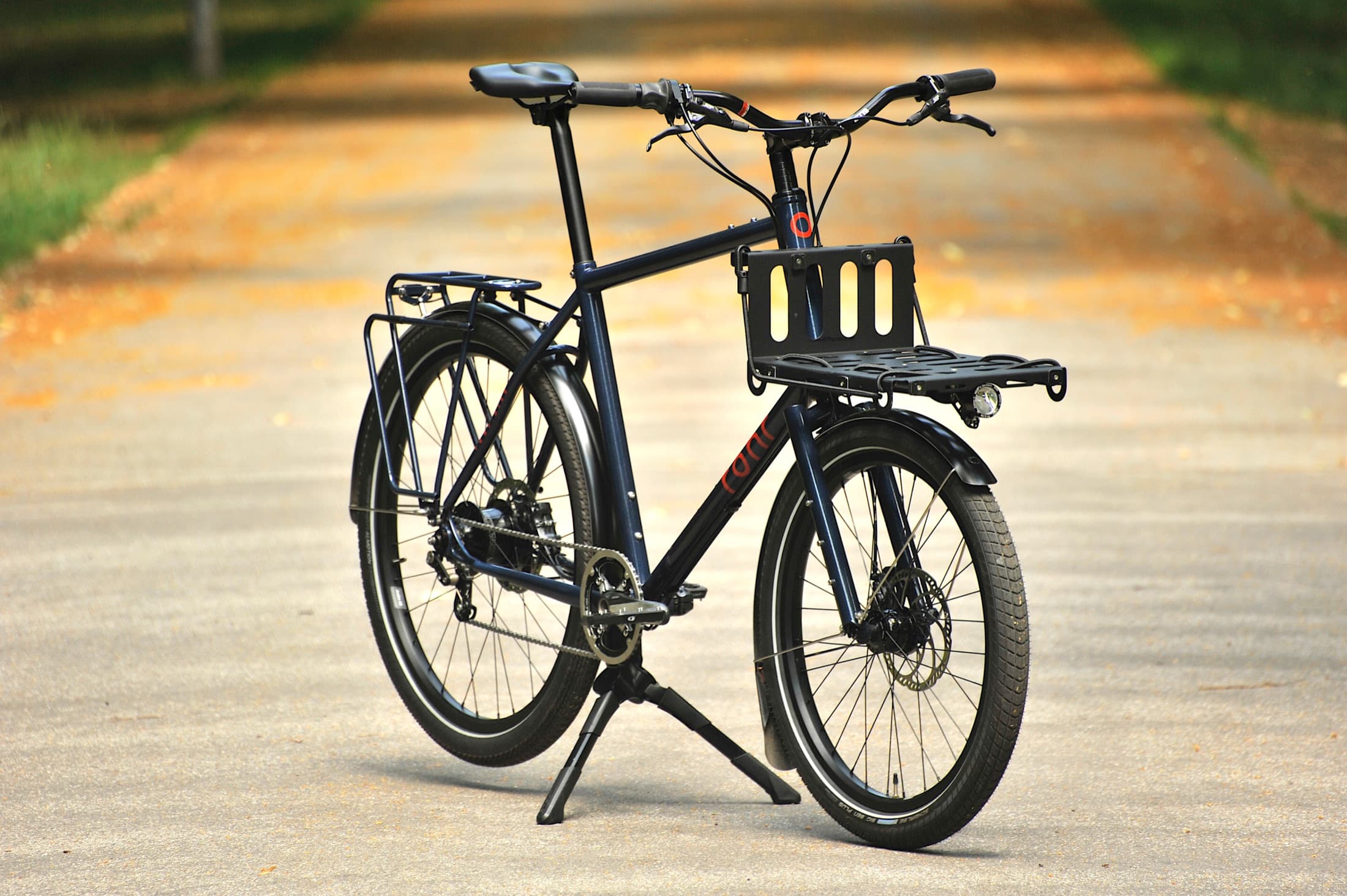

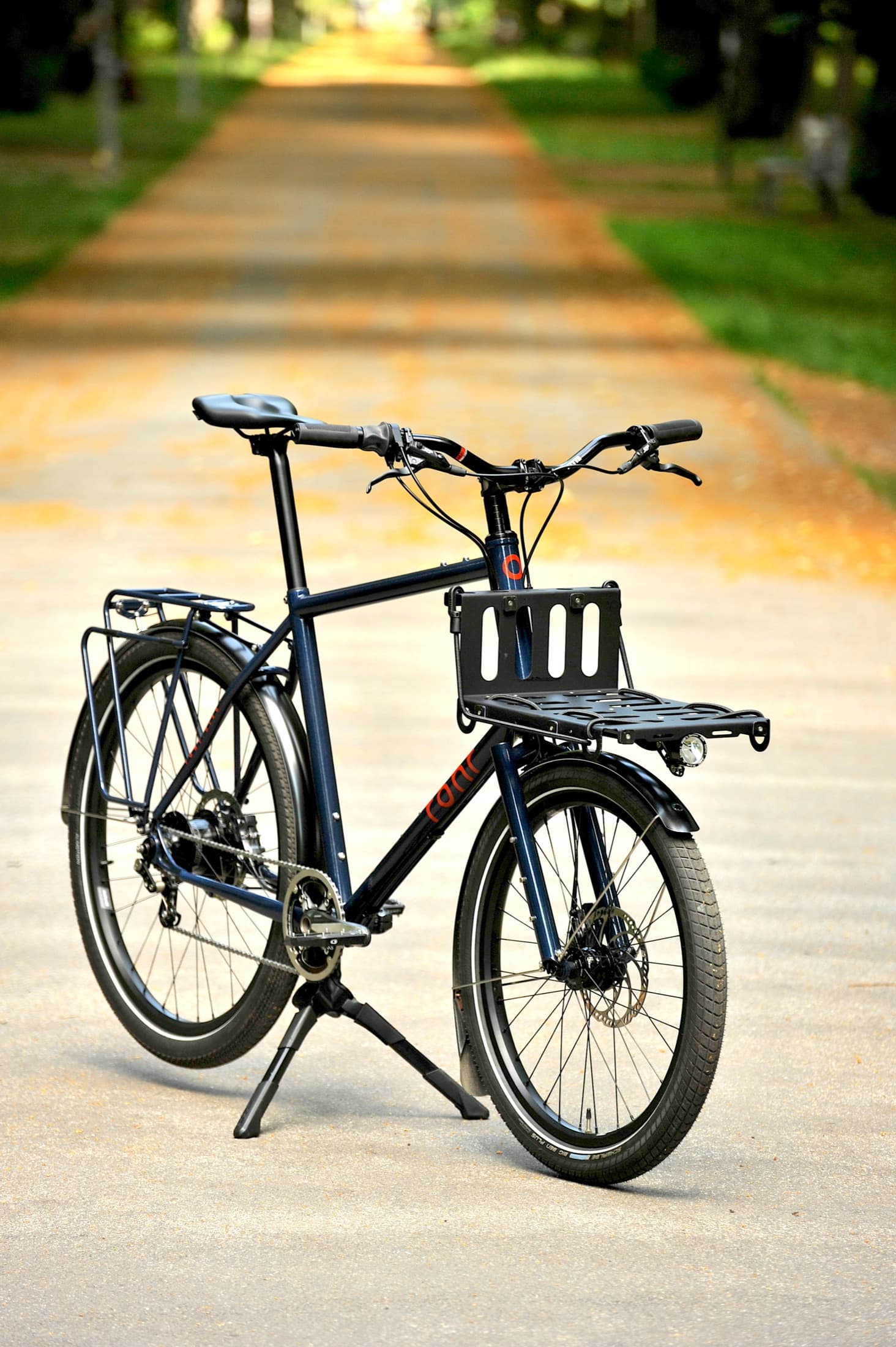

Das fertige Rad
Beschichtet, aufgebaut und im Alltag unterwegs.

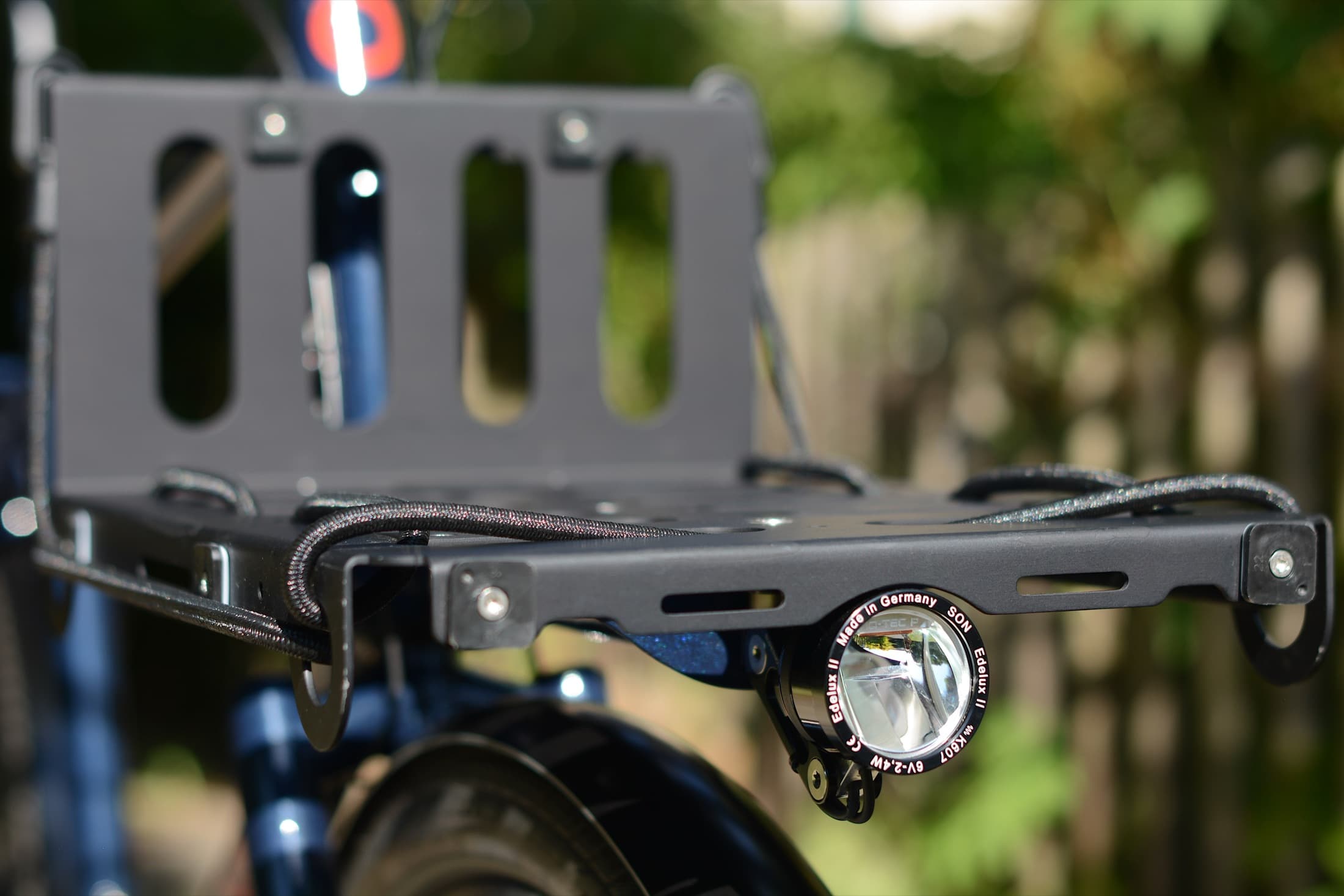

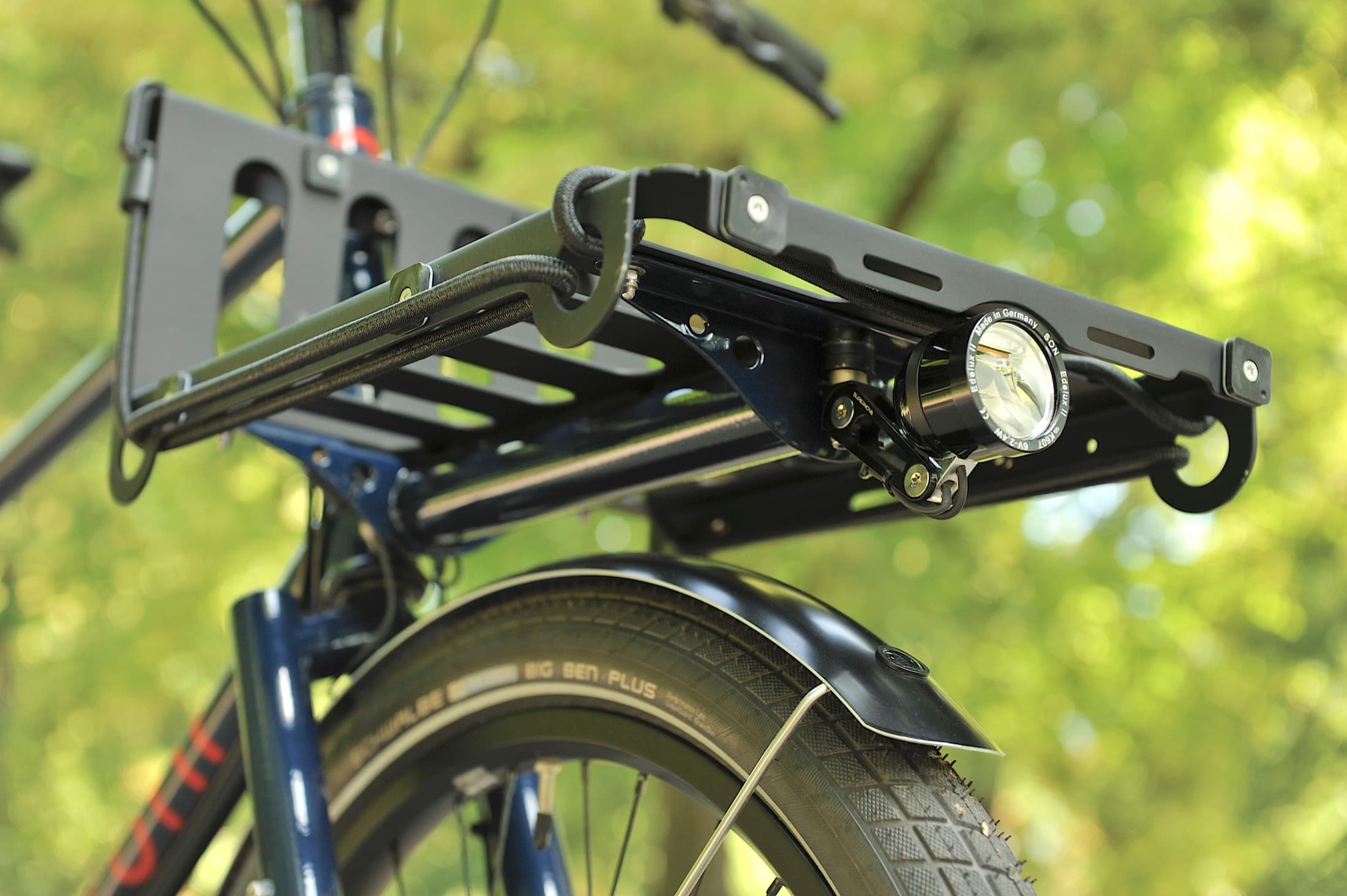

Licht im Ladeflächendesign integriert
Lichtanlage von SON, direkt in die Ladeflächenaufnahme integriert — mit Ladebuchse für die autarke Stromversorgung unterwegs.
Eloxierte Ladefläche mit 2m langem Spanngummi
Sicherer Halt für Kisten und Gepäck jeder Größe, ohne dass man der Ladefläche die Sonderlösung ansieht.
Specs
Rahmen
WIG geschweißt, teilweise gelötet
Rohrsatz
Columbus Zona und 0.9 CrMo
Ausfallende
Paragon Machine Works 142x12mm
Gabel
24" CrMo Gabel geschweißt, von JMC
Tretlagerhülse
T47, 68mm
Antrieb
Longlife Kette, Rohloff
Steuerrohr
44mm, endverstärkt
Sattelstützklemmung
fest am Rahmen, 30.9mm
Bremsen
Deore XT 180mm
Zugführung
Bremse und Licht intern, Rohloff extern
Reifenfreiheit
55mm mit Schutzblech, 60mm ohne
Flaschenhalterösen
Unterrohr, Sattelrohr, Oberrohr

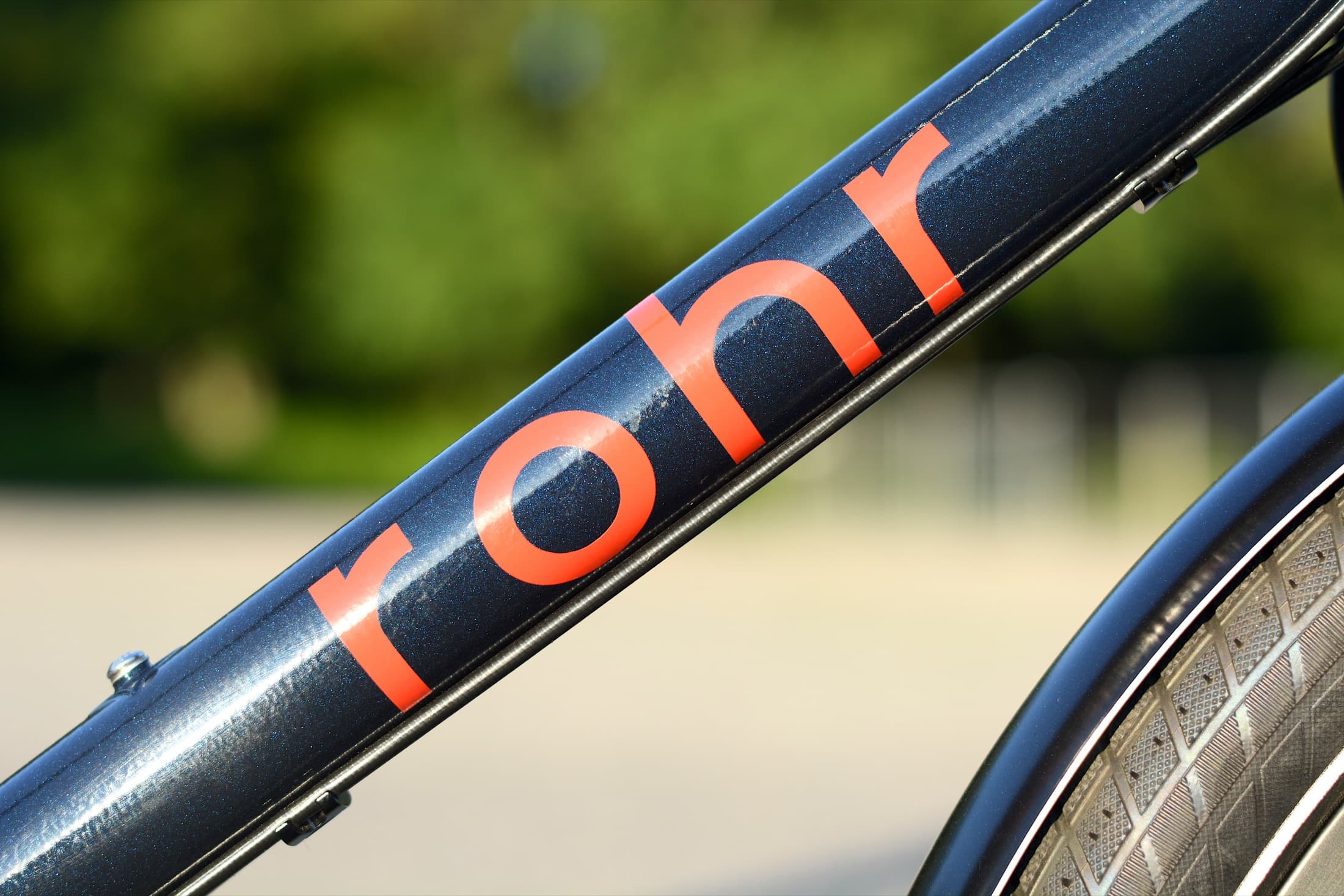

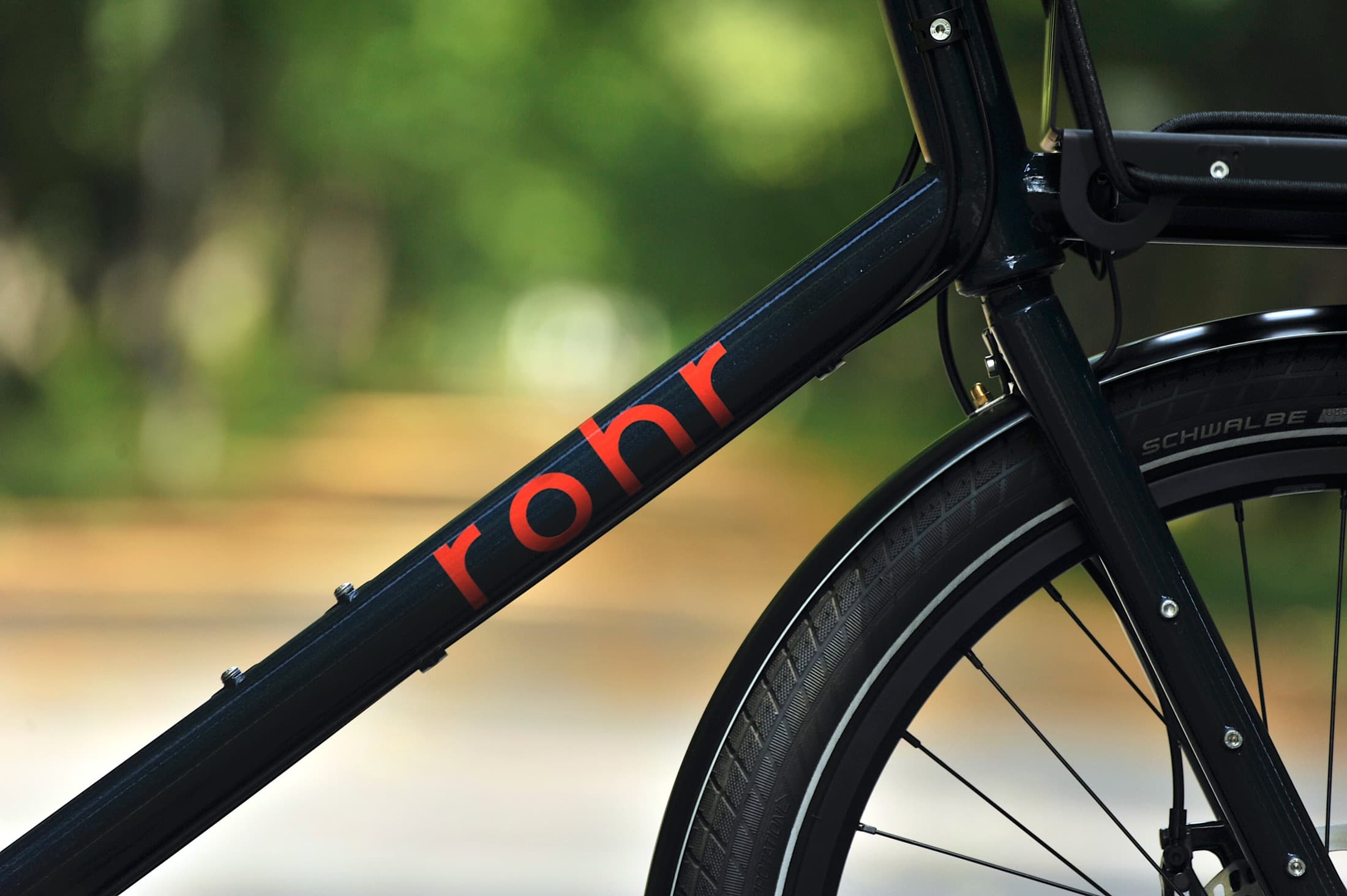

Finish
Pulverbeschichtung, Dark Blue Glimmer
